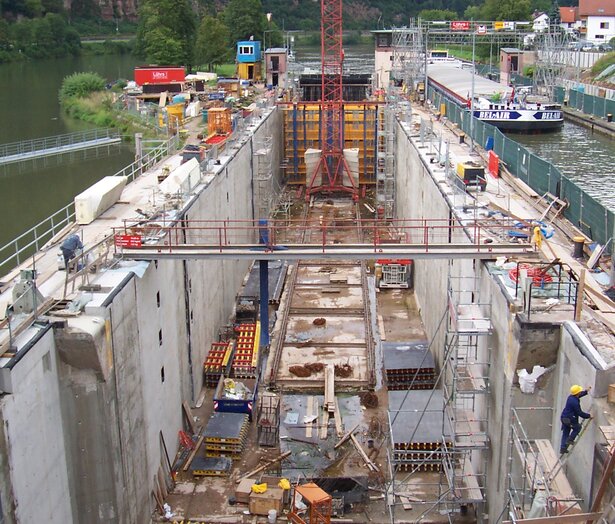

Betoninstandsetzung, Schleuse Hirschhorn
Die Schleusenanlage Hirschhorn am Neckar wurde bereits 1927 im Zuge des Ausbaus zur Wasserstraße erbaut. 1958 kam eine zweite, linke Schleusenkammer dazu. Im Jahre 1991 wurden die wasserberührten Stahlbauteile der rechten Schleusenkammer instandgesetzt. Deutliche Schäden an der rechten Kammer machten in den Jahren 2005 und 2006 eine grundlegende Sanierung erforderlich.

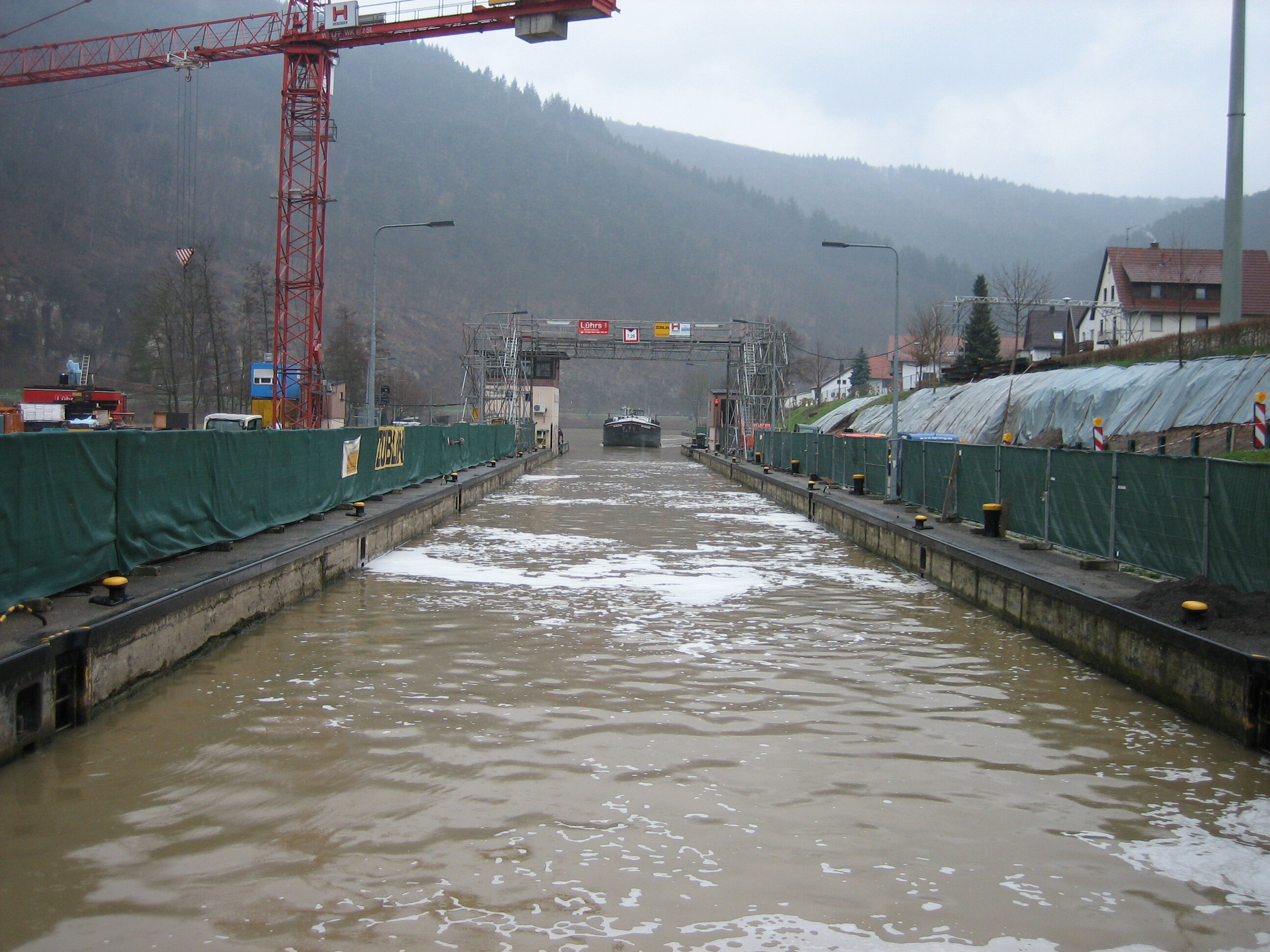

Diese Maßnahmen umfassten die Betoninstandsetzung der rechten Schleusenkammer einschließlich des Leitwerkes und der Mittelmauer zur linken Kammer der Schleuse. Ferner wurde die Zufahrt zur linken Schleusenplattform ertüchtigt bzw. neu gebaut. Um den Schiffsverkehr auf dem Neckar nicht zu behindern, musste dieser während der gesamten Bauarbeiten durch die linke Kammer geleitet werden.

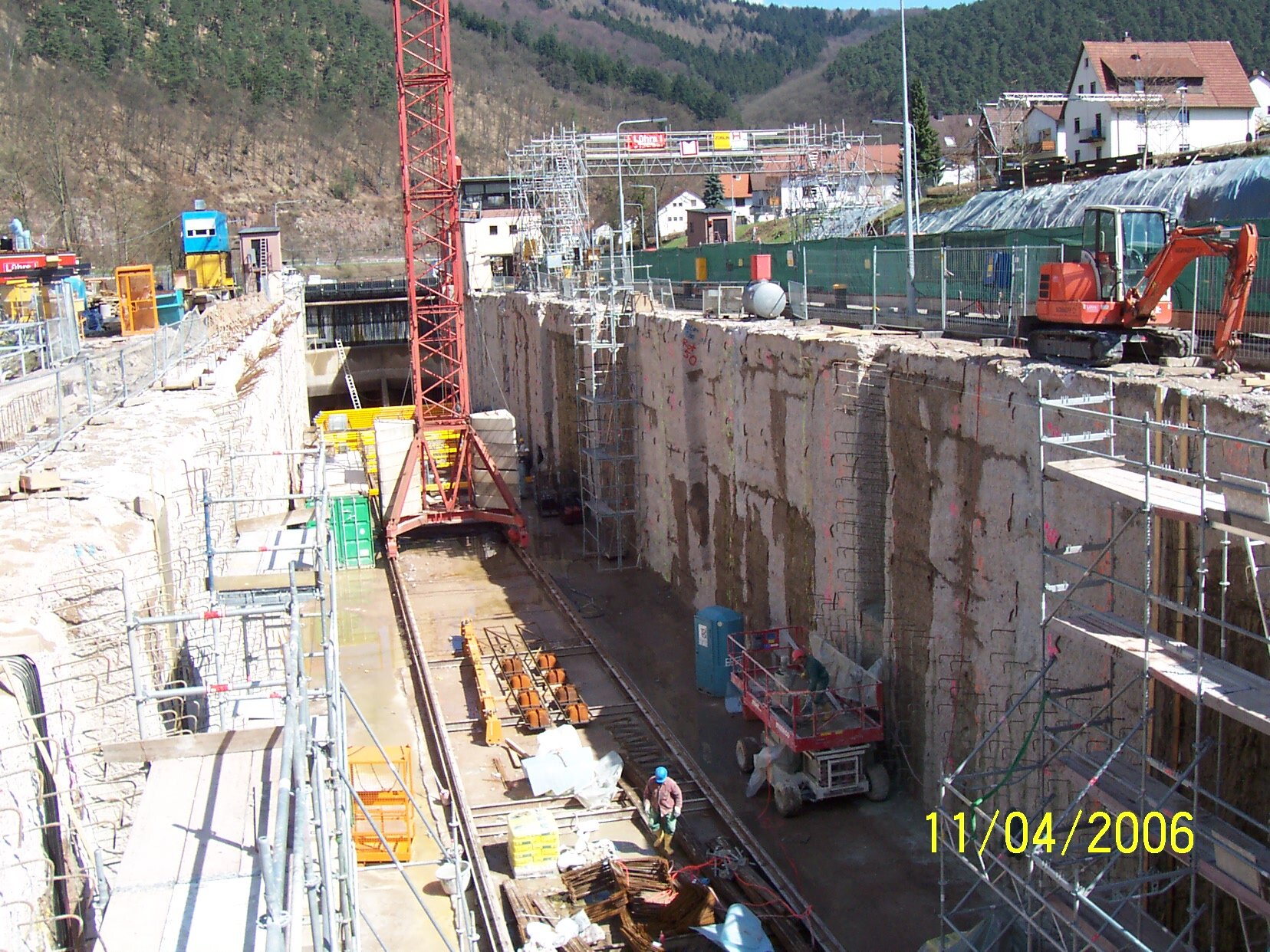

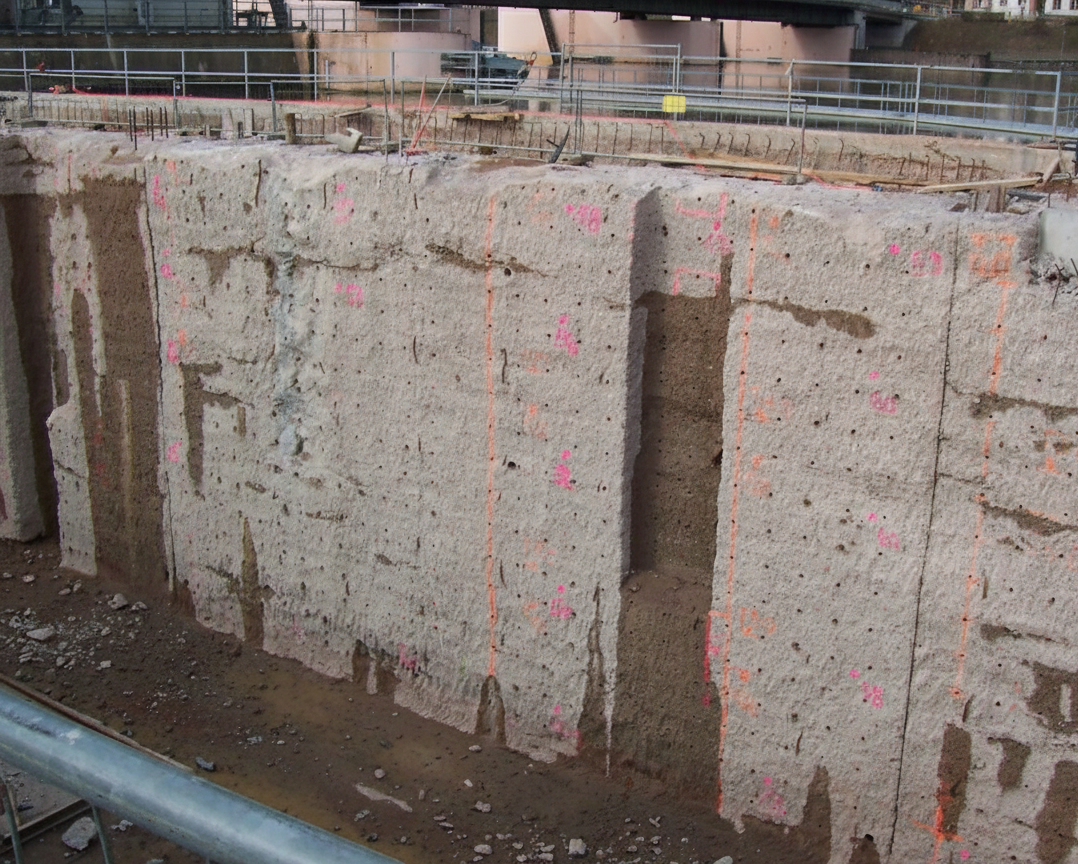

Die Schleusenkammer war im Bereich der Arbeitsfugen mit Rissen durchzogen. Auf beiden Kammerseiten war im Bereich der Wasserwechselzone eine Vielzahl von annähernd horizontal verlaufenden Rissen vorhanden. In den oberen Ecken im Bereich der Blockfugen traten kurze, diagonal verlaufende Risse auf. Durch die Mehrzahl der Risse trat Wasser aus. Im Rahmen des Sanierungskonzeptes wurden die Schleusenkammerwände um eine Stärke von 40 bzw. 30 cm (ca. 1.200 m³ Beton) reduziert. Anschließend erfolgte die Wiederherstellung der eigentlichen Geometrie durch eine Betonvorsatzschale mit Rückverankerung über Verbundanker im vorhandenen Beton.

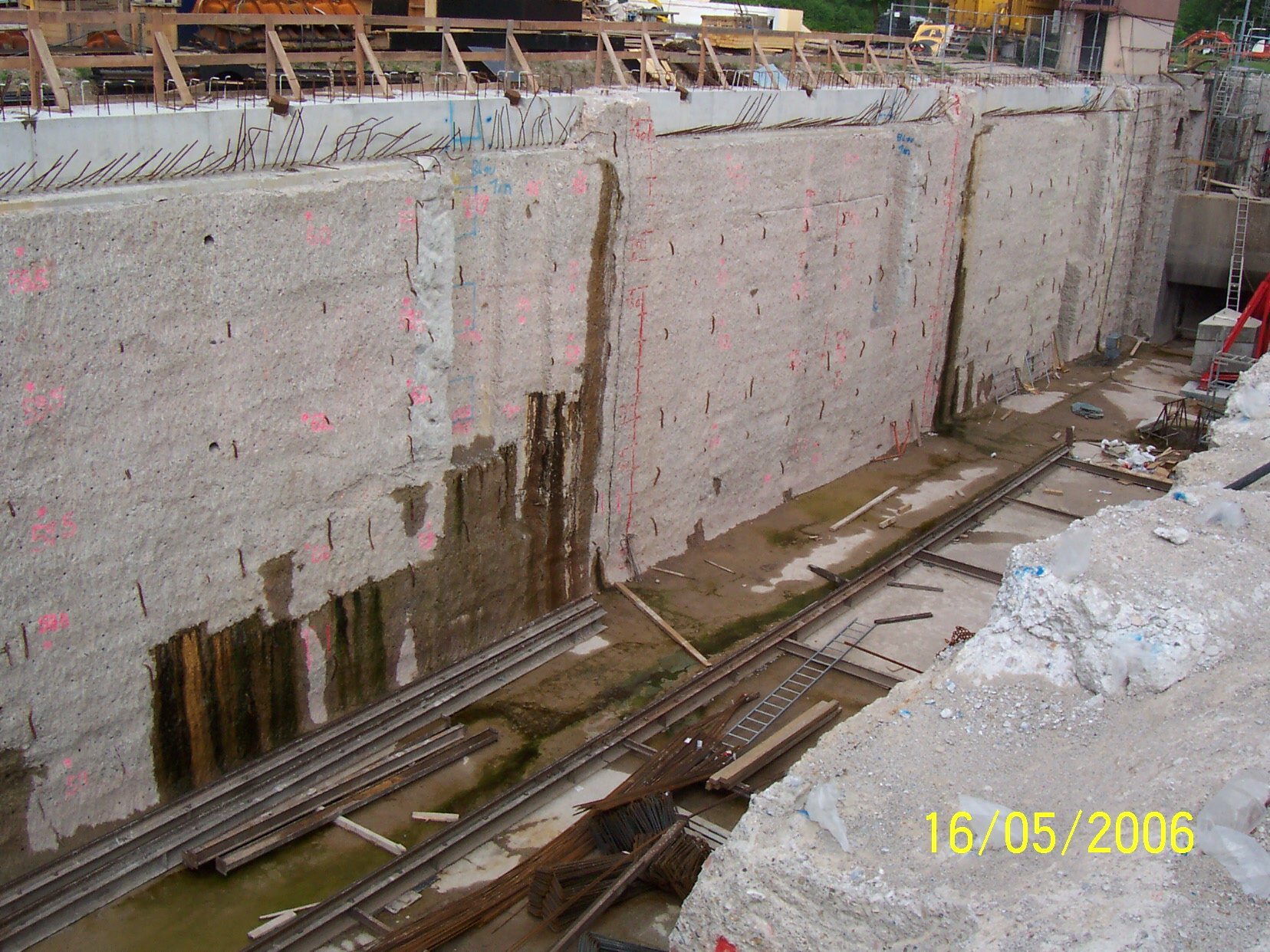

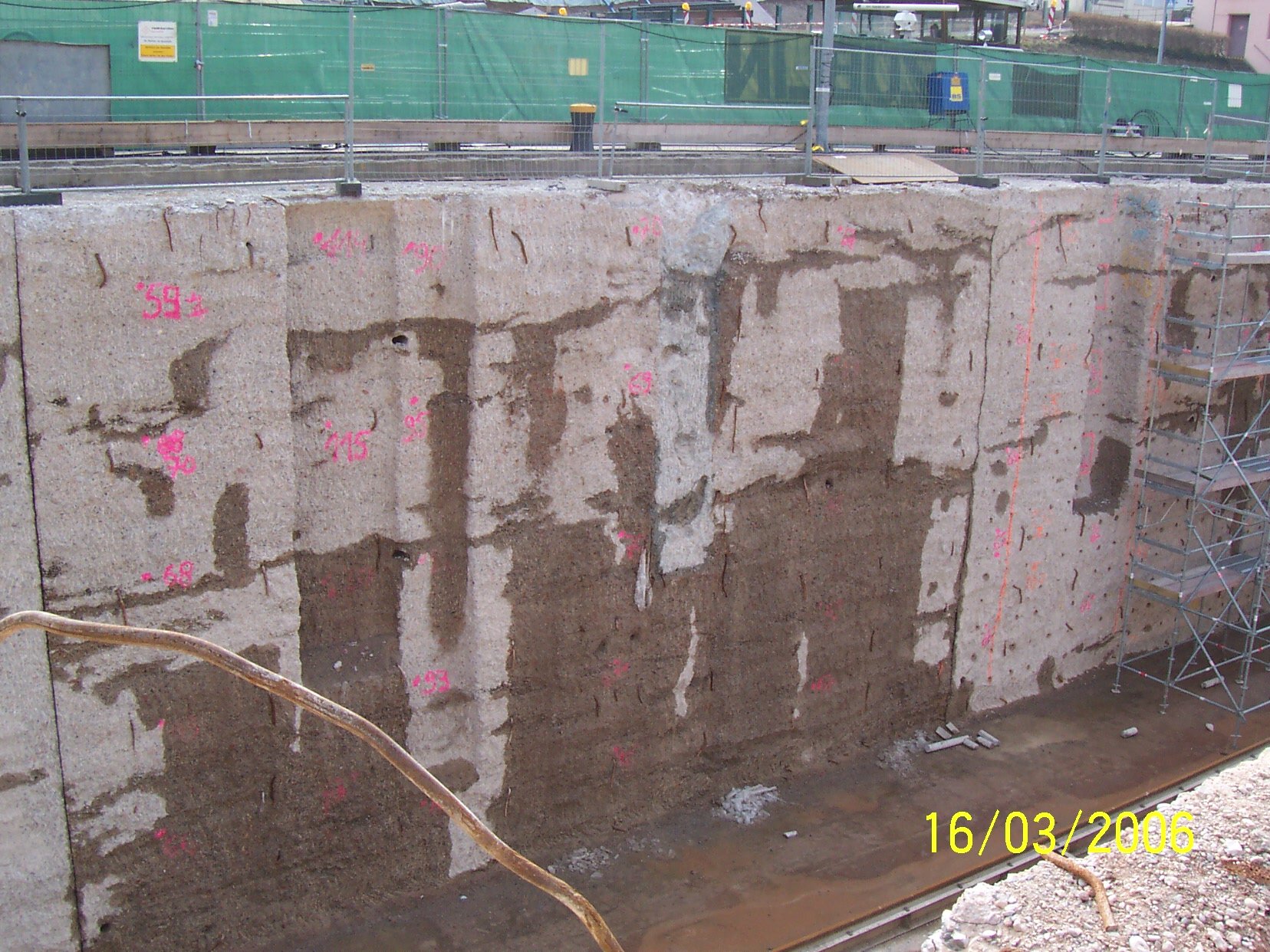

Zwischen dem Teilabbruch und dem Herstellen der Betonvorsatzschale wurden im Restquerschnitt des Betons unter Druck wasserführende Risse sichtbar. Nach dem Teilabbruch und vor dem Herstellen der Betonvorsatzschale wurden im Restquerschnitt des Betons druckwasserführende Risse sichtbar.

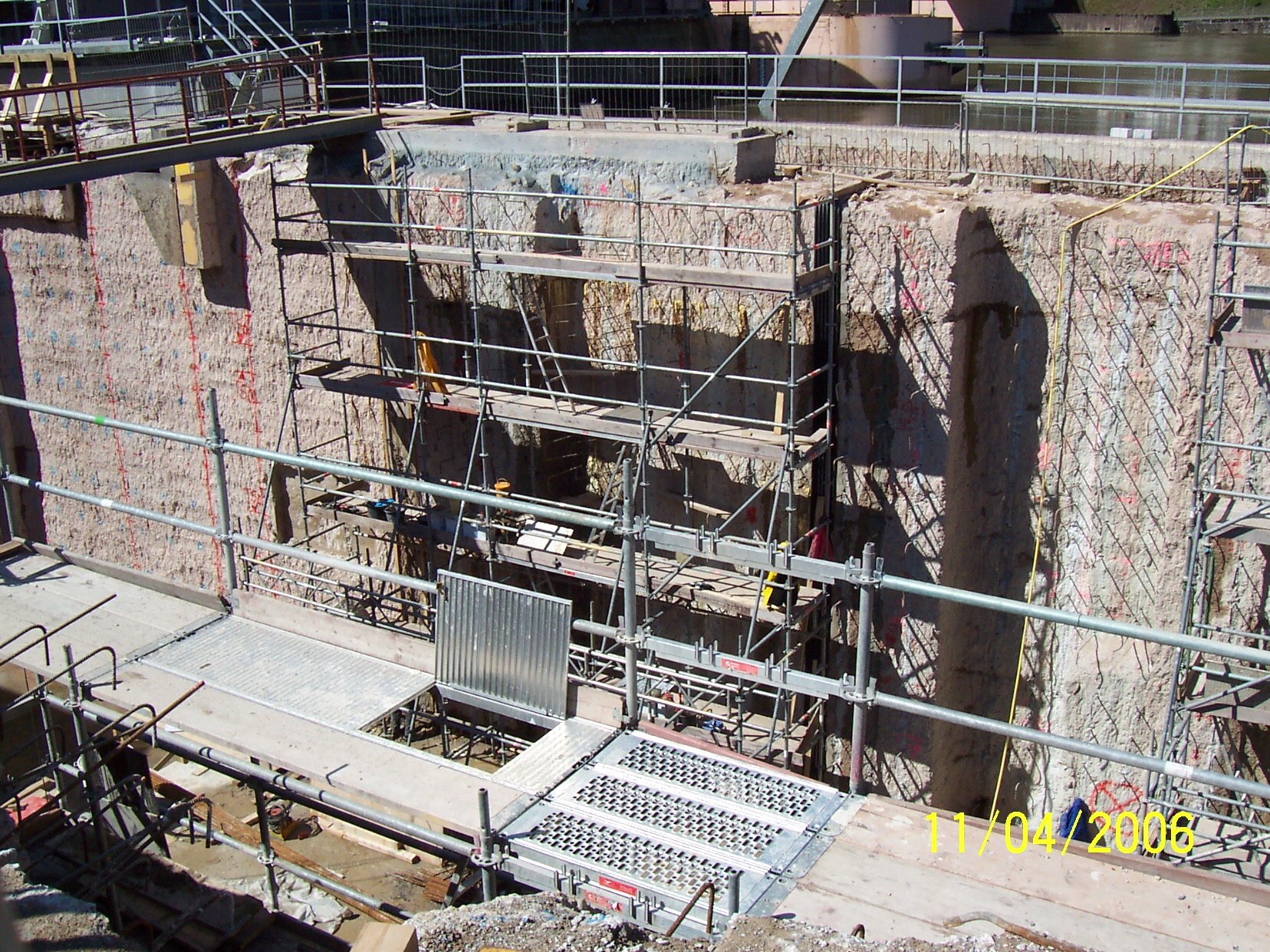

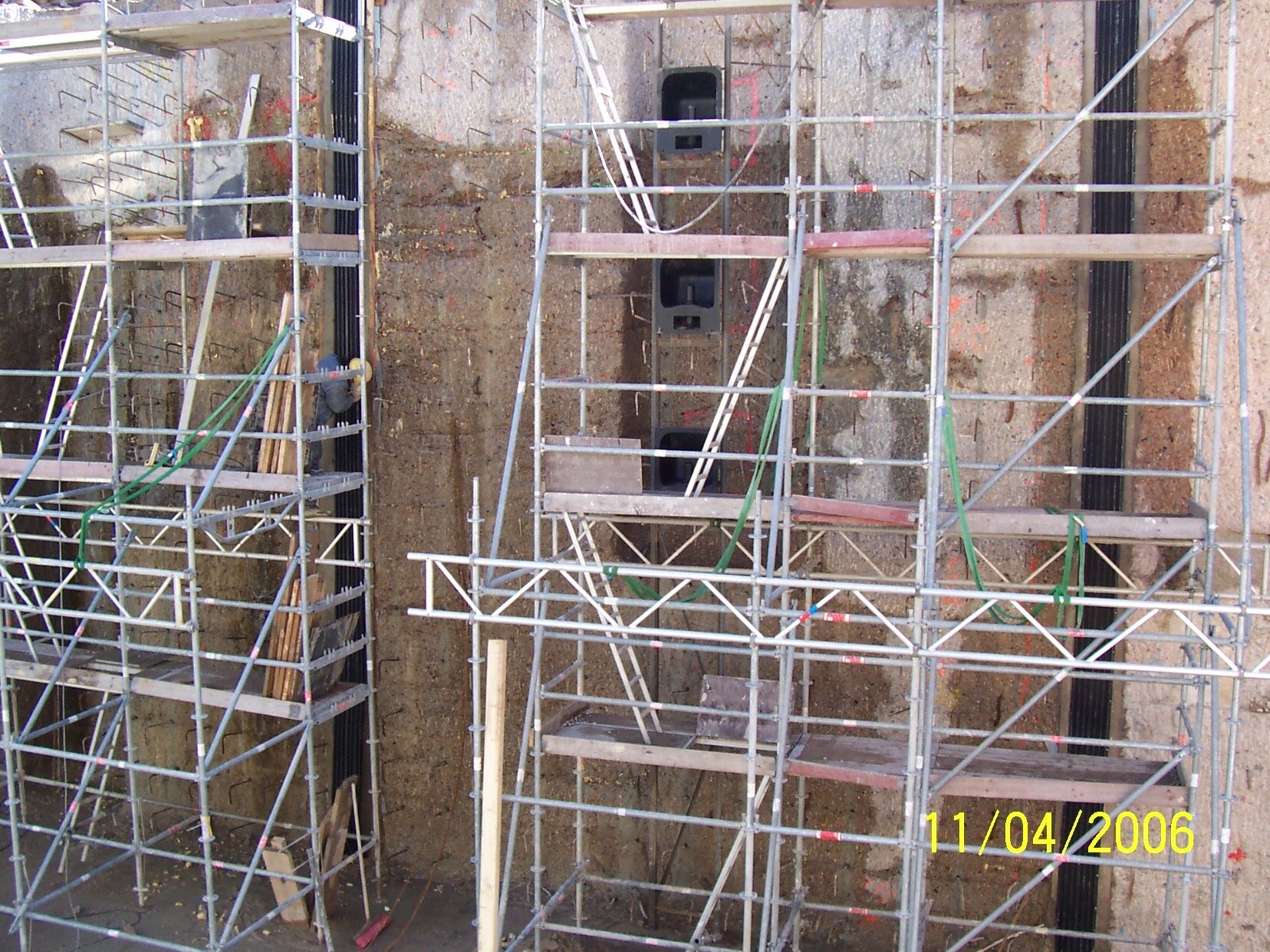

Nach Festlegung der entsprechenden Bohrraster wurden diese Risse zunächst mit dem PUR Injektionsschaumharz WEBAC 150 vor- und anschließend mit dem PUR Injektionsharz WEBAC 1405 nach ZTV-ING unter Druck nachinjiziert. Das Füllen von alten Arbeitsfugen erfolgte ebenfalls mit WEBAC 150 und WEBAC 1405. All diese Arbeiten wurden bei Aufrechterhaltung des Betriebes der linken Schleusenkammer durchgeführt. Aufgrund der ständig wechselnden Wasserdrücke bei einer Fallhöhe von ca. 5,30 m stehen die eingesetzten WEBAC Produkte unter einer besonderen dauerhaften Beanspruchung.
Eingesetzte Produkte
- Produkt entdecken
WEBAC 150 ist ein universell einsetzbares PUR Injektionsschaumharz (SPUR), das besonders für seine sichere und einfache Verarbeitung geschätzt wird. Bei Kontakt mit Wasser härtet es unter starker Expansion zu einem oberflächendichten, festelastischen Schaum mit sehr feinzelliger Struktur aus. Dadurch eignet es sich zum schnellen, temporären Schließen und Abdichten von unter Druck wasserführenden Rissen, Hohlräumen und Leckagen im Hoch-, Tief-, Brücken- und Tunnelbau.
PUR Injektionsharze
WEBAC® 1405
- Classic Line
Produkt entdeckenWEBAC 1405 ist ein niedrigviskoses, CE-zertifiziertes PUR Injektionsharz. Es härtet volumenkonstant zu einem elastischen, begrenzt dehnbaren Harz aus. Bei Kontakt mit Wasser bildet sich eine gleichmäßige, geschlossene und wasserdichte Porenstruktur. Es wird zum Schließen, Abdichten und begrenzt dehnfähigen Füllen von trockenen, feuchten oder wasserführenden Rissen sowie zum Abdichten von Hohlräumen im Hoch-, Tief-, Brücken-, Tunnel- und Schachtbau eingesetzt.
